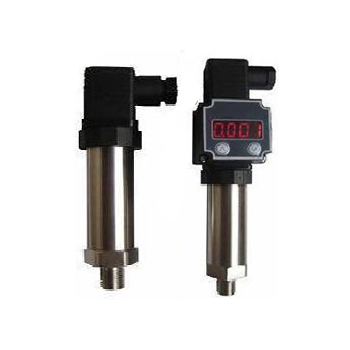

JP-DBS316系列壓力變送器是的采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統。可測量液體、氣體、蒸氣等介質的壓力，以及與壓力有比例關系的液位、流量等數據。
精巧型壓力變送器采用不銹鋼棒形外殼，隔離防腐、外形設計精巧，安裝十分簡便。霍斯曼接頭，高韌性，耐磨，使用壽命長，降低更換率．
一、產品特點：
1.采用進口原裝陶瓷壓阻傳感器
2.傳感器和放大電路高度集成
3.全體不銹鋼封裝成一體
4.電路零點和增益無需調整
5.結構緊湊、防水、防塵
二、技術參數：
量程范圍：-0.1MPa～60MPa
精度等級： 0.5%F.S
負載能力：電流輸出型≤ 500Ω；電壓型輸出阻抗250Ω
介質溫度：-20℃～85℃
環境溫度：-20℃～+85℃
供電電壓：DC 24V(12V～32V)
非線 性：± 0.2％F.S
遲滯性與可重復性：± 0.1％F.S
長期穩定性：± 0.1％F.S/y
熱力零點漂移：± 0.02％F.S/℃
響應時間：≤ 50ms
大工作壓力：2倍量程
電氣連接：標準霍斯曼接頭或者大霍斯曼接頭
過程連接：M20×1.5外螺紋或其他
外部零件材料：316不銹鋼
殼體材料：316不銹鋼
防護等級：IP 54

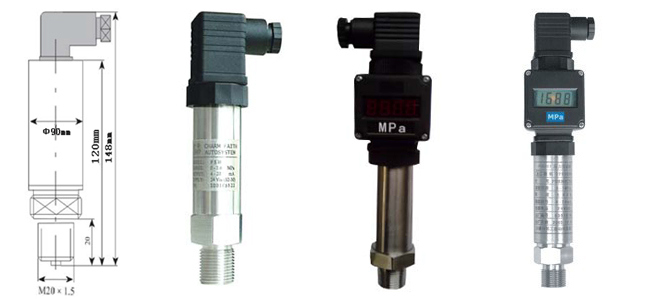

三、外形尺寸圖：
四、壓力變送器選型表：
| JP-DBS316 | 壓力變送器（精巧型） | |||||||
| 量程 | A | 0～5KPa～20KPa | E | 0～0.7MPa～3.5MPa | ||||
| B | 0～20KPa～70KPa | F | 0～2.0MPa～7MPa | |||||
| C | 0～70KPa～350KPa | G | 0～7MPa～35MPa | |||||
| D | 0～200KPa～700KPa | H | 0～20MPa～100MPa | |||||
| 顯示方式 | 1 | 無顯示 | ||||||
| 2 | 數碼管顯示 | |||||||
| 3 | 液晶顯示 | |||||||
| 安裝方式 | M | M20*1.5外螺紋 | ||||||
| P | 齊平膜片（隔膜型） | |||||||
| O | 其它規格（請標注） | |||||||
| 輸出信號 | E | 4～20mA兩線制（DC 24V） | ||||||
| K | 0～10mA | |||||||
| M | 用戶約定 | |||||||
| 附加選項 | Z | 阻尼調整 | ||||||
| Q | 遷移 | |||||||
| A | 絕壓測量 | |||||||
| F | 負壓測量 | |||||||
| C | 選用陶瓷傳感器 | |||||||
| S | 散熱器及過程連接件 | |||||||
| Y | 用戶約定 | |||||||
