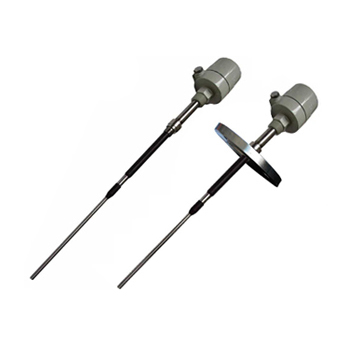

JP-LES200射頻導納物位計是我的新一代智能連續料位(液位)測量儀表，產品采用“射頻檢測技術”核心模塊，一體式安裝、標準桿式探頭，測量范圍廣。
射頻導納物位計由于采用“JP-LES200射頻檢測技術”和現代微機處理技術，解決了傳統式物位計溫漂大、標定難、怕粘附的難題，廣泛適用各行業中液體、顆粒和塊狀物料倉料位的連續測量。本產品采用的特殊抗沖擊、耐磨損探桿護套材料適用于在高溫、高壓力、強腐蝕、強粘附、強沖擊、強磨損、粉塵大的環境下進行測量，有其它類型的物位計無法比擬的性比價。
一、工作原理：
JP-LES200射頻導納物位計由傳感器和控制儀表組成，傳感器可采用棒式、同軸或纜式探極安裝于倉頂。傳感器中的脈沖卡可以把物位變化轉換為脈沖信號送給控制儀表，控制儀表經運算處理后轉換為工程量顯示出來，從而實現了物位的連續測量。由于采用了“JP-LES200射頻導納檢測技術”，提高了可靠性并使安裝調試變得非常簡便。
二、產品特點：
1.標定簡單: 可利用任意二點倉高一次性自動完成標定。
2.適應性強: 采用的特殊抗沖擊、耐磨損探桿護套材料可在高溫、高壓力、強腐蝕、強粘附、強沖擊、強磨損、粉塵大的環境下可靠工作。
3.無需維護: 由于傳感器結構簡單，無可動部件，所以一經投運后就無需維護。
4.應用廣泛: 液態、固態、界面混和物、物料均可使用。
5.液晶顯示: 采用液晶顯示，顯示內容豐富。
6.無漂移: 不會因為介質的溫度或密度變化產生漂移。
7.可靠壽命: 獨特的技術保證了儀表使用壽命長達15年。
三、技術參數：
適用對象: 高溫、高壓、易燃易爆、有毒、腐蝕等工況下，對液體、漿料、粉末、顆粒、塊狀物等物料
進行連續物位測量
兩相液體界面測量:如油水界面等
輸出: 4～20mADC變送輸出，對應量程可調，極性可變
儀表可通過該接口聯網，或按Modbus或Hert協議，提供RS-485通訊接口
電源: 220VAC/50Hz±10％或24VDC
負載特性: 負載電阻大600Ω
阻尼: 時間常數在0～20秒之間可調，調整步長1秒
啟動時間: 啟動時間2秒，不需預熱
精度: ±0.2％，分辨率達0.002％(對導納值)
穩定性: 優于0.2FS/年
工作壓力: A級:40MPa，B級:25MPa，C級:10MPa，D級:4MPa，E級:1MPa，F(xiàn)級:常壓
溫度范圍: 控制器的環境溫度:-30～60℃
傳感器電氣盒工作溫度:-30～70℃
傳感器探桿工作溫度:-150～240℃
濕度范圍: 相對濕度:0～90％
傳輸距離: 傳感器和控制儀表的信號傳輸大距離可達1000米
結構材料: 探桿:Teflon、剛玉等
連接螺紋:316SST不銹鋼、1Cr18Ni9Ti不銹鋼等
探頭電氣盒:低銅鋁合金
控制器外殼:鍍鋅鋼板烤漆
探桿種類: 棒式、同軸式、纜式、重型纜式等
流程連接: 3/4NPT、1NPT錐管螺紋;36×2公制螺紋;法蘭等
電氣連接: M20×1.5螺紋

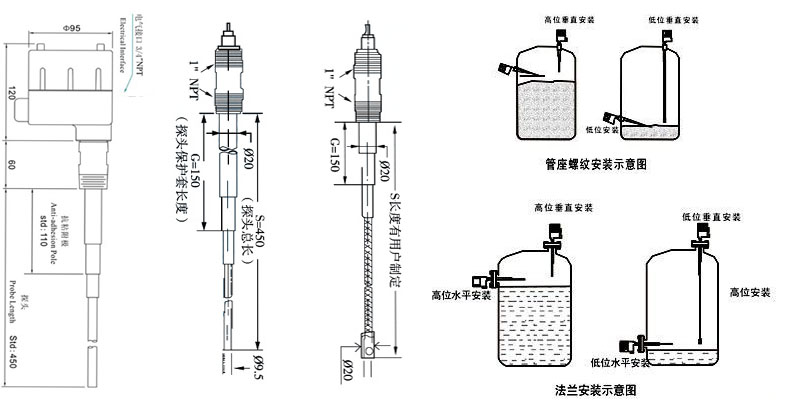

四、射頻導納物位計外形尺寸圖及安裝示意圖：
五、射頻導納物位計選型表：
| JP—LES | 射頻導納物位計 | |||||
| 探桿類型 | 200 | 標準桿式 | ||||
| 201 | 柔性纜式 | |||||
| 203 | 平板式 | |||||
| 儀表類型 | Y | 一體式 | ||||
| F | 分體式 | |||||
| 量 程 | 口口 | 0～口口m | ||||
| 溫度范圍 | T1 | 120℃以下 | ||||
| T2 | 350℃以下 | |||||
| 安裝方式 | L | 螺紋安裝 | ||||
| D | 法蘭安裝 | |||||
| 探頭加長 | 口口mm | |||||
| 其它要求 | B | 防爆（Ex BT6） | ||||
