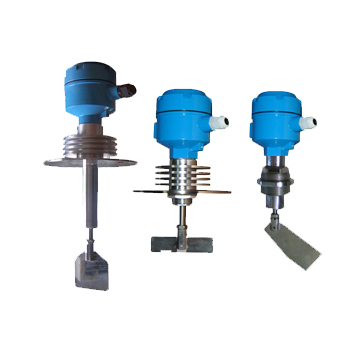

JP-UZXK阻旋式料位開關
產品優勢：
合作客戶：
JP-UZXK阻旋式料位開關是采用微電機經減速后，帶動檢測葉片以5-6轉/分的轉速旋轉的。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移使其中一個微動開關動作發出有料信號，隨后另一個微動開關動作，切斷電機電源使其停轉。只要料位不變此種狀態便將一直保持下去。當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態。阻旋式料位開關首先一個微動開關動作接通電機電源，使其旋轉，隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
JP-UZXK系列阻旋式全密封料位控制器采用擺動式傳動系統。電機底座通過彈簧拉住，當系統沒有受阻時，電機轉動，帶動檢測葉片，檢測物料。檢測板受阻時，使主軸受阻而靜止，電機繼續運行，使電機底座拉動彈簧，壓下微動開關，發出有料信號，同時切斷電機電源，電機停止工作。當物位下降時檢板阻力消失，系統在彈簧的拉力下復位，微動開關恢復原始狀態，使電機轉動，同時發出無料信號。
一、阻旋式料位開關產品應用：
1.冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域料位的報警和控制;
2.高塵、防爆等特殊環境。
二、阻旋式料位開關產品特性：
1.全新的結構設計，耐銹蝕、防潮、防塵;
2.機械過載保護裝置;
3.不同比重檢測葉片;
4.高溫型可在≤300℃的物料環境下使用。
三、阻旋式料位開關技術參數：
1.用 途：上、下限測量；
2.葉片轉速：5～6轉/分；
3.介質密度：≥0.3g/cm3(較大葉片)；
4.環境溫度：(-30～80)℃；
5.供電電源：AC24V、110V、220V、50/60Hz; DC24V；
6.輸 出：開關信號；
7.接 線 口：M18x1.5 M20x1.5(防爆)；
8.接點容量：(AC)220V 3A；
9.耗電功率：＜5W。
四、產品外形尺寸圖：

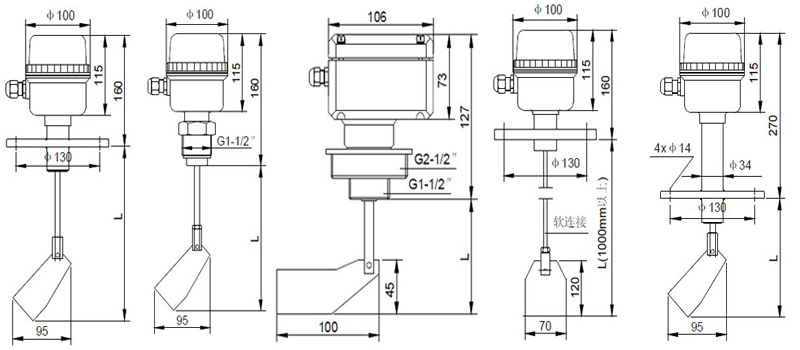

1.旋轉葉片式：
2.擺動葉片式：
五、阻旋式料位開關產品選型：
| 尺寸 |
 |
||||
| 外形 |
 |
 |
 |
 |
 |
| 型號 | JP-UZXK-1 | JP-UZXK-2 | JP-UZXK-Y-2 | JP-UZXK-3 | JP-UZXK-R |

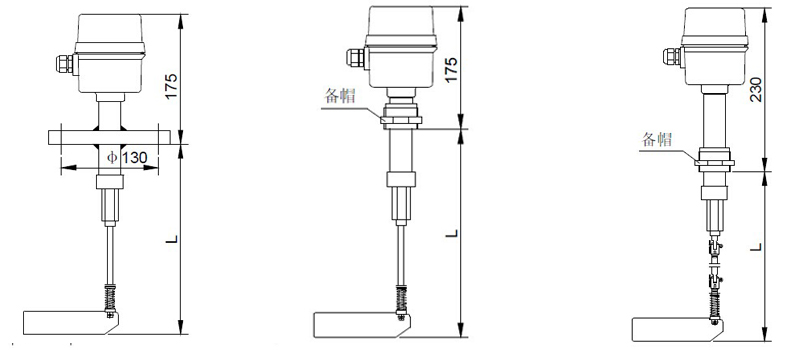

2.擺動葉片式：
| 尺寸 |
 |
||
| 外形 |
 |
 |
 |
| 型號 | JP-UZXK-M-1 | JP-UZXK-M-2 | JP-UZXK-M-R |
五、阻旋式料位開關產品選型：
| JP-UZXK | 阻旋式料位開關 | |||||
| 葉片形式 | 無 | 旋轉葉片式 | ||||
| M | 擺動葉片式 | |||||
| 安裝方式 | 1 | 法蘭式 | ||||
| 2 | 螺紋式 | |||||
| 安裝方式 | 無 | 常溫型 | ||||
| R | 高溫型 | |||||
| 檢測桿長度 | 口口mm | |||||
| 供電方式 | D | DC 24V | ||||
| A | AC 220V | |||||
| 其它要求 | B | 防腐型防爆（Ex B | ||||
