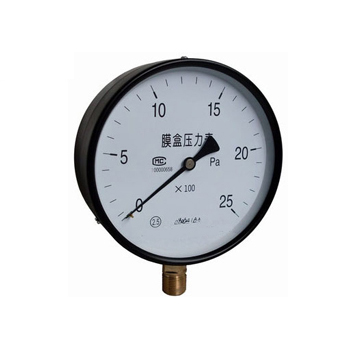

YE-100/150系列膜盒壓力表采用膜盒作為測量微小壓力的敏感元件，適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
一、結構與測量原理：
膜盒壓力表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
二、技術指標：
1.使用環境條件：表垂直安裝，工作環境溫度-25～55℃；相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。
2.溫度影響使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/10。℃
3.測量范圍與精確度：
4.導（測）壓系統及外殼等主要零件的材質：
5.膜盒壓力表外形尺寸：
| 型號 | 量程范圍（KPa） | 精度等級 | ||
| 正壓 | 負壓 | 正負壓 | ||
|
YE-100 YE-150 |
0～1.6 | -1.6～0 | -0.8～0.8 | 2.5 |
| 0～2.5 | -2.5-0 | -1.2～1.2 | ||
| 0～4 | -4～0 | -2～+2 | ||
| 0～6 | -6～0 | -3～+3 | ||
| 0～10 | -10～0 | -5～+5 | ||
| 0～16 | -16～0 | -8～+8 | ||
| 0～25 | -25～0 | -12～+12 | ||
| 0～40 | -40～0 | -20～+20 | ||
4.導（測）壓系統及外殼等主要零件的材質：
| 零件名稱 | 材料編號 |
| 接頭 | 黃銅Hpb59-1 |
| 膜盒 | 錫青銅QSn6.5-0.1 |
| 齒輪傳動機構 | 銅Hpb59-1 |
| 表殼，罩殼 | 冷軋鋼板20 |

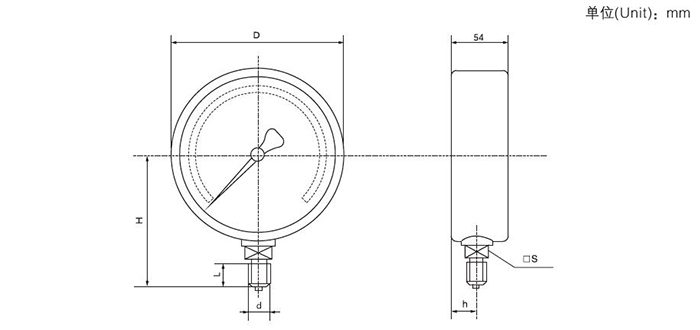

5.膜盒壓力表外形尺寸：
| 型 號 | D | H | L | d | h | 口S |
| YE-100 | Φ100 | 90 | 20 | M20*1.5 | 17 | 口22 |
| YE-150 | Φ150 | 118 | 20 | M20*1.5 | 17 | 口22 |

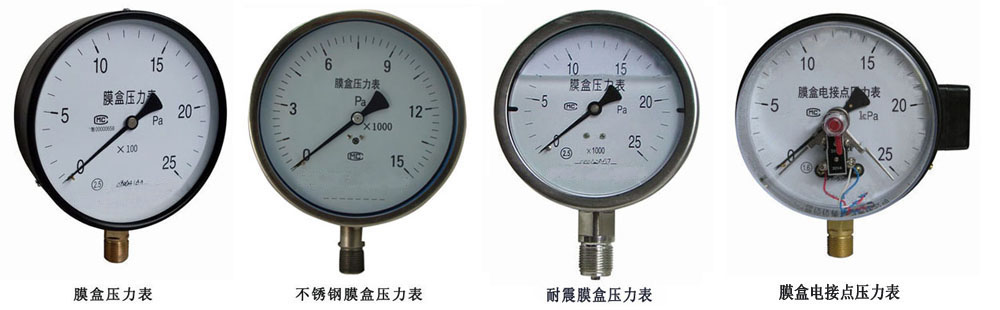

YE-100/150膜盒壓力表
